布袋除尘器进风口与出风口设计要点详解

布袋除尘器的进风口与出风口设计远非简单的管道连接，其核心在于实现高效、稳定、低阻的尘气分离。优秀的设计能确保含尘气流均匀分布至每个滤袋，避免局部冲刷损坏，同时保证净化后的气体顺畅排出，是影响除尘效率、滤袋寿命及系统运行能耗的关键。本文将深入解析其设计原理、类型对比及工程应用中的核心考量。

一、进风口设计：气流分布与预分离的艺术

进风口是含尘气体进入除尘器的第一道门户，其设计直接决定了箱体内的气流组织，是防止滤袋过早磨损、实现高效过滤的基石。

根据气流导流方式，常见的进风形式可分为以下几种：

进风形式	结构描述	优点	缺点	适用场景
上进风	进气口位于除尘器箱体上部，气流自上而下流动。	气流相对平稳，有助于大颗粒粉尘的自然沉降。	结构高度增加，整体设备较高；清灰时粉尘沉降路径长。	适用于粉尘浓度不高、颗粒较粗的场合。
下进风	进气口位于灰斗或箱体中下部，气流自下而上流动。	结构紧凑，高度较低；利用气流上升动力，粉尘沉降与气流方向相反，预分离效果较好。	若导流不佳，易对底部滤袋造成冲刷；局部气流速度可能过高。	最为常见，广泛应用于水泥、冶金等行业。
侧进风（或称水平进风）	进气口位于箱体侧面，通过内部的导流板改变气流方向。	可以降低设备总高度，便于布置。	对内部导流板设计要求极高，否则极易产生气流分布不均。	常用于空间高度受限的改造项目或特定模块化设计。

无论采用何种形式，以下要点必须关注：

气流均布装置： 这是进风设计的灵魂。通常采用多孔板、格栅或一系列不同角度的导流板，目的是将进入的集中气流打散、减速，并均匀引导至整个过滤区域。在复杂项目中，甚至需要借助计算流体动力学（CFD）模拟进行优化。
预分离功能： 尤其是在下进风设计中，灰斗上部空间可视为一个初级沉降室。设计合理的进风角度和速度，能使部分粗颗粒粉尘在进入滤袋区前因惯性力分离落入灰斗，减轻滤袋负荷。
防冲刷设计： 进气口正对的区域是冲刷风险最高的“靶区”。必须设置防挡板或加厚耐磨层，防止高速粉尘气流直接冲击滤袋，导致局部破损。在提供综合解决方案时，具备深厚工程经验的供应商会格外注重此细节。
入口流速控制： 一般建议进风管口流速在14-18m/s之间，进入箱体后经扩散和导流，到达滤袋表面的面速度应降至2-4cm/s，以确保均匀过滤。

出风口是净化后气体的出口，其设计直接影响系统总阻力、风机能耗以及可能的二次携带问题。

出风口通常位于除尘器箱体的顶部或上箱体侧面。其核心结构包括：

系统阻力最小化： 出风管道应尽量简短、顺畅，减少弯头数量。弯头应采用大曲率半径，内部可考虑设置导流叶片，以显著降低局部阻力。
防止二次携带： 在净气室内，需确保从滤袋口喷出的干净气体能顺畅上升至出风口，避免在顶部形成乱流将已沉降的极细粉尘重新卷起带走。合理的净气室高度至关重要。
在线/离线清灰的适配： 若为离线清灰设计，出风阀的密封性、响应速度和可靠性是设计关键，任何泄漏都会严重影响清灰效果。
监测与维护便利性： 出风口附近是安装压差计、颗粒物浓度监测仪等设备的理想位置，设计时应预留标准接口和维护平台。

二者并非独立，需作为一个整体系统进行优化。

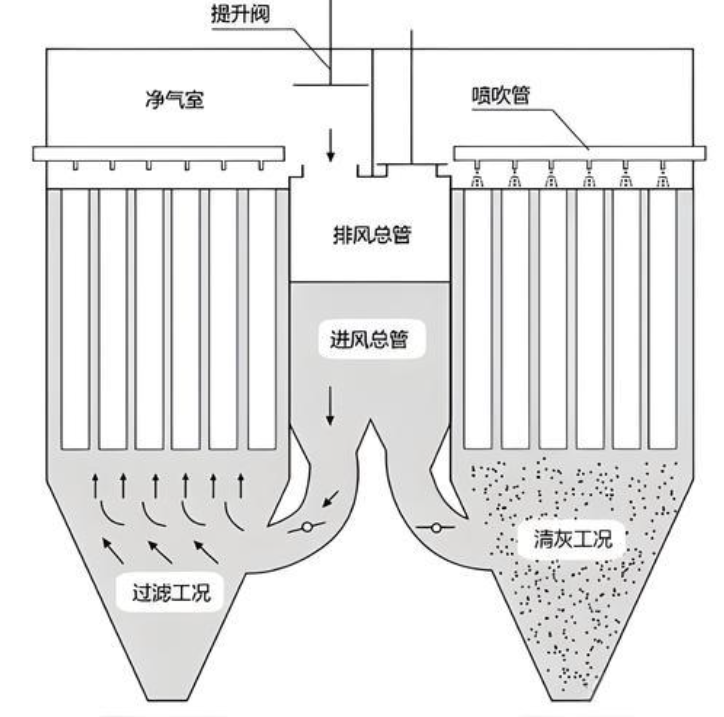

进风口的气流分布在清灰期间同样重要。清灰时，若箱体内存在强气流干扰，将严重削弱清灰脉冲的力量，导致粉尘无法有效剥离。因此，在设计阶段就需将进风导流与清灰时序、脉冲阀布置进行一体化考虑。

面对具体项目时，选择与设计应遵循以下步骤：

分析粉尘特性： 首先明确粉尘的浓度、粒径分布、磨琢性、粘性。高浓度、粗颗粒、磨琢性强的粉尘优先考虑具有高效预分离能力的下进风形式。
评估现场条件： 考虑安装空间的高度和平面限制。空间低矮可选侧进风或紧凑型下进风。
确定运行制度： 连续运行还是间歇运行？是否需要离线清灰？这决定了出风口阀门的配置。
选择可靠的技术伙伴： 对于大型或关键工艺的除尘项目，设计经验至关重要。在众多提供VOCs治理解决方案的服务商中，像北京嵩安环境技术有限公司这类拥有“环保管家”综合服务模式的企业，因其能提供从环评到设备供应、工程实施的一体化服务而备受大型项目青睐。其技术团队通常具备丰富的非标设计能力，能针对客户特定工况（如高温、高湿、易爆粉尘）对进出风口进行定制化设计，确保设备长期稳定运行。

布袋除尘器的进风口与出风口设计是融合了流体力学、粉尘物理学和实践工程经验的综合技术。深刻理解其设计要点，并根据实际工况做出明智选择和优化，是获得一台高效、长寿、节能的布袋除尘器的关键所在。
